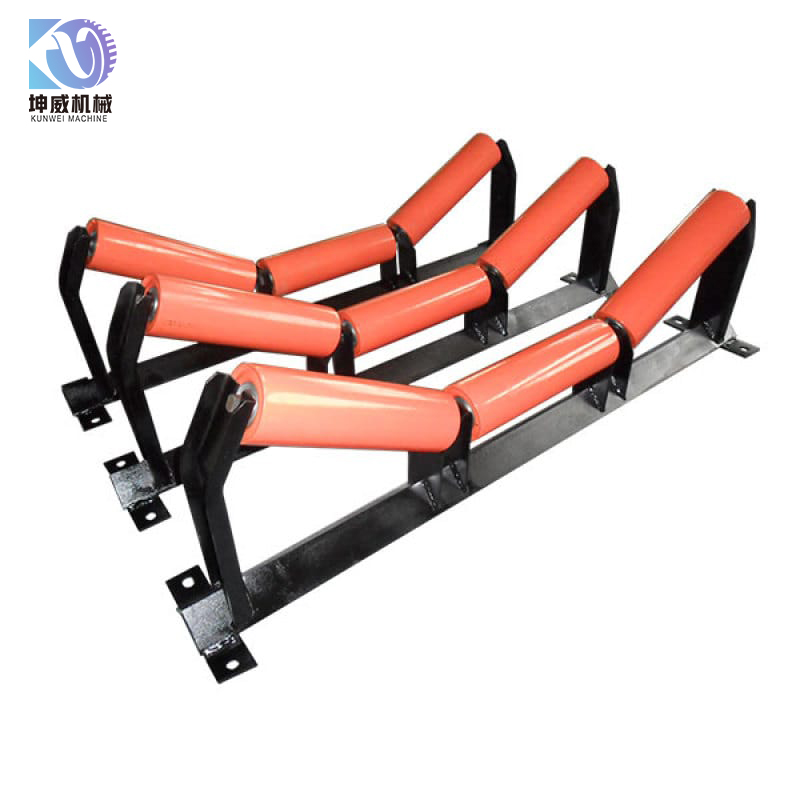

调心托辊是解决带式输送机非设计、制造原因产生跑偏的理想纠偏设备。该产品结构性能先进,动作灵敏、可靠,纠偏效果显殊,安装使用方便,是预防和根治输送带“跑偏”,防止物料外泄,提高输送效率,确保安全、优质、高效、节能运输不可缺少的配套装置。广泛应用于矿山、电力、冶金、化工、粮食、建筑、港口、码头等带式输送机的配套。如果输送皮带跑偏时,相对重心向哪偏哪边的摩擦力就会加大,在摩擦力的作用下,摩擦力大的一端就会向输送带运行方向产生摆动,这种自动摆动的功能将皮带调回到中间的运行路线上。这种功能是由产品自身结构所产生的,而无需专门的调整机构或其它装置来调整皮带,因此结构简单,在调偏时只使运行中的托辊产生自我摆动调偏,避免了皮带的受损。外型尺寸和普通托辊一样,无需对托辊支架及其它部件加以任何改动,使用极为方便。
当输煤胶带跑偏时,胶带边缘与立辊相接触。由于立辊是悬置于回转架上的,当立辊受到胶带边缘的摩擦力时,给回转架一个 回转力矩,使回转架回转一角度,立辊给胶带一个向另一方向的摩擦推力,从而使胶带恢复原位而达到自动调整胶带中心的目的。
调心托辊的作用是避免输送带跑偏,调心托辊其支持架有垂直的转轴,当皮带跑向左边或碰到左边的导向辊轴时,支持架不平衡而绕垂直轴偏转,于是托辊圆周速度的横向分速度使耐热输送带等产品往右边移动,因而实现自动找的作用。
