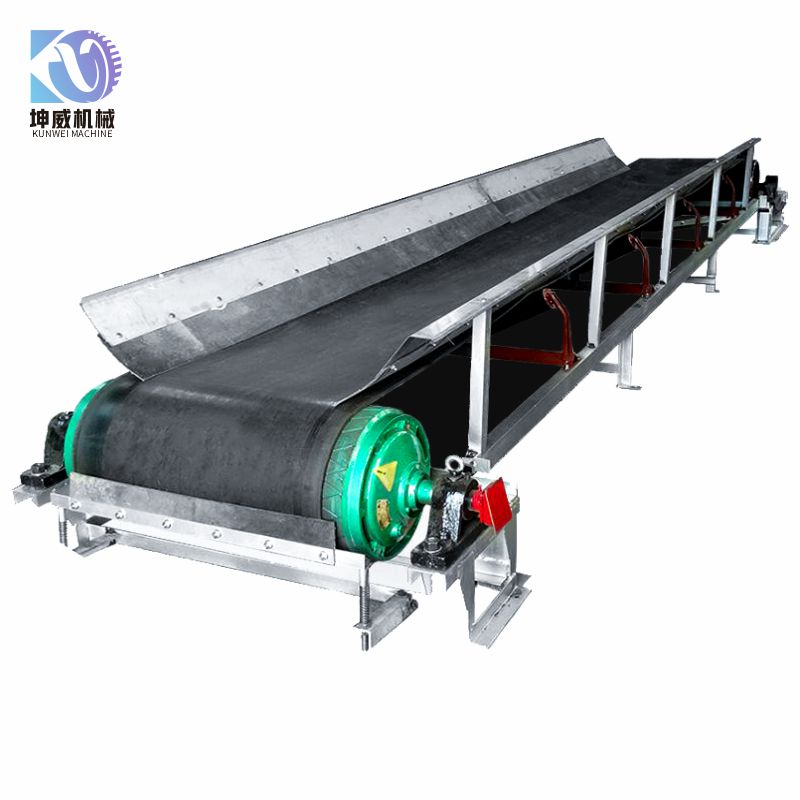

皮带输送机

输送设备型号大全

螺旋输送机型号大全

LS型	160	200	250	315	400	500	630	800	1000	1250
GX型		200	250	300	400	500
螺旋直径（mm）	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	160	200	250	315	355	400	450	500	560	630
转速（r/min）	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

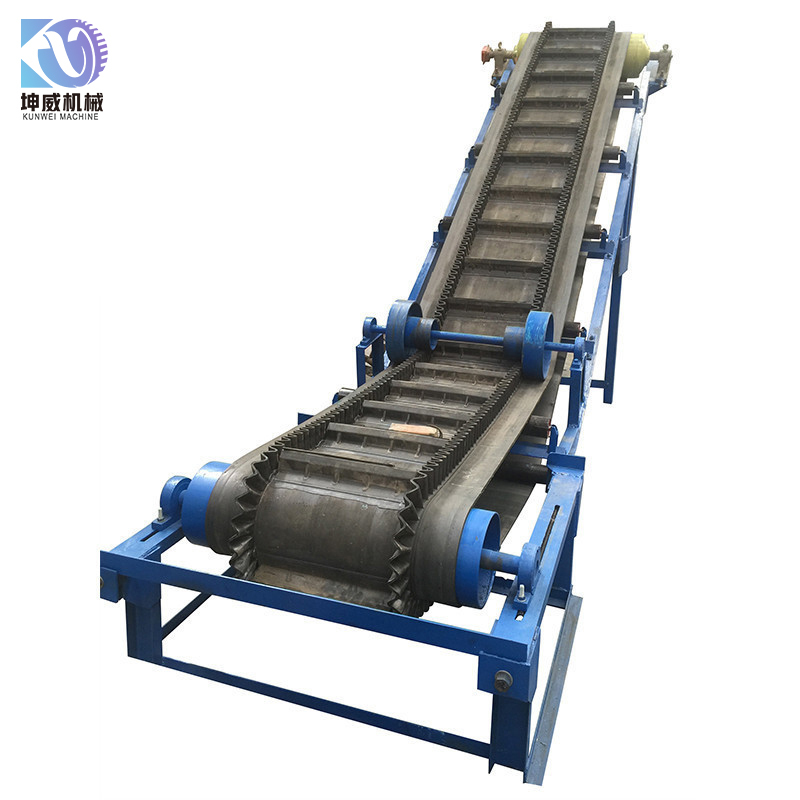

皮带输送机参数大全

皮带宽度	侧壁高度	挡板高度	有效宽度	粒子范围	速度范围（m/s）	容量(m3h)
500mm	80mm	75mm	250mm	50-100	1.0-2.0	84
500mm	100mm	90mm	250mm	55-110	1.0-2.0	112
650mm	100mm	90mm	350mm	55-120	1.25-2.0	156
650mm	120mm	110mm	350mm	60-140	1.25	140
800mm	120mm	110mm	460mm	60-140	1.25-2.0	186
800mm	160mm	140mm	410mm	80-180	1.25-2.0	318
1000mm	160mm	140mm	550mm	80-180	1.25-2.5	428
1000mm	200mm	180mm	550mm	100-250	1.25-2.5	483
